PS16CB-ION

Gerbeur porte-à-faux autoporté lithium 1600 kg, levée 1600 à 4000 mm

PS16CB-ION

Gerbeur porte-à-faux autoporté lithium 1600 kg, levée 1600 à 4000 mm

La gamme des gerbeurs électriques lithium porte à faux PS16CB-ION est idéale pour les applications où le gerbage de marchandises sur des rayonnages à faible et moyenne hauteur est limité à quelques heures par jour. Pour cette version avec capacité de 1600 kg, 6 hauteurs de levage disponibles de 1600 à 4000 mm et batterie 150 ou 200 Ah selon variante.

	Désignation
	PS16CB1600-ION150AH Gerbeur porte-à-faux autoporté 1600 kg lithium, levée 1600 mm, batterie 150 Ah Poids : 2310 kg Code barre : 3700664816647
	PS16CB1600-ION200AH Gerbeur porte-à-faux autoporté 1600 kg lithium, levée 1600 mm, batterie 200 Ah Poids : 2320 kg Code barre : 3700664816630
	PS16CB2500-ION150AH Gerbeur porte-à-faux autoporté 1600 kg lithium, levée 2500 mm, batterie 150 Ah Poids : 2310 kg Code barre : 3700664816357
	PS16CB2500-ION200AH Gerbeur porte-à-faux autoporté 1600 kg lithium, levée 2500 mm, batterie 200 Ah Poids : 2320 kg Code barre : 3700664816623
	PS16CB3000-ION150AH Gerbeur porte-à-faux autoporté 1600 kg lithium, levée 3000 mm, batterie 150 Ah Poids : 2310 kg Code barre : 3700664816616
	PS16CB3000-ION200AH Gerbeur porte-à-faux autoporté 1600 kg lithium, levée 3000 mm, batterie 200 Ah Poids : 2320 kg Code barre : 3700664816609
	PS16CB3200-ION150AH Gerbeur porte-à-faux autoporté 1600 kg lithium, levée 3200 mm, batterie 150 Ah Poids : 2310 kg Code barre : 3700664816593
	PS16CB3200-ION200AH Gerbeur porte-à-faux autoporté 1600 kg lithium, levée 3200 mm, batterie 200 Ah Poids : 2320 kg Code barre : 3700664816586
	PS16CB3600-ION150AH Gerbeur porte-à-faux autoporté 1600 kg lithium, levée 3600 mm, batterie 150 Ah Poids : 2310 kg Code barre : 3700664816579
	PS16CB3600-ION200AH Gerbeur porte-à-faux autoporté 1600 kg lithium, levée 3600 mm, batterie 200 Ah Poids : 2320 kg Code barre : 3700664816562
	PS16CB4000-ION150AH Gerbeur porte-à-faux autoporté 1600 kg lithium, levée 4000 mm, batterie 150 Ah Poids : 2310 kg Code barre : 3700664816555
	PS16CB4000-ION200AH Gerbeur porte-à-faux autoporté 1600 kg lithium, levée 4000 mm, batterie 200 Ah Poids : 2320 kg Code barre : 3700664816548

DESCRIPTION

Caractéristiques techniques

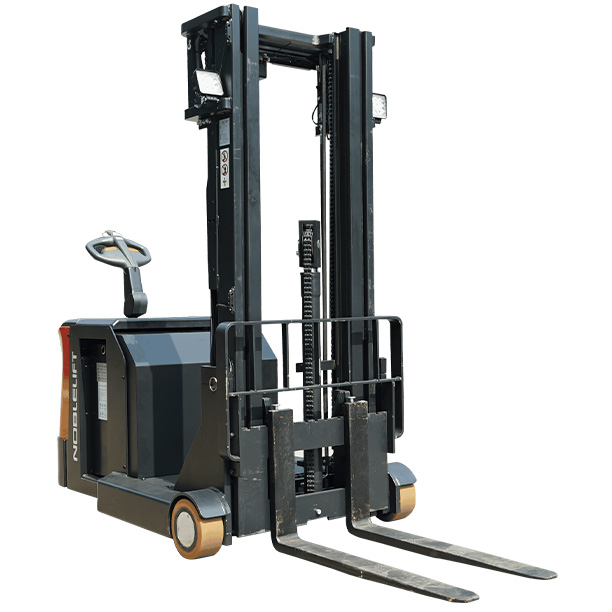

PS16CB-ION, gerbeur électrique porte-à-faux autoporté 1600 kg STOCKMAN

Le PS16CB-ION est un gerbeur électrique porte-à-faux autoporté conçu pour lever, déplacer et gerber des charges jusqu’à 1600 kg. Sa conception porte-à-faux répond aux applications où un gerbeur à longerons ne peut pas toujours reprendre correctement la charge, notamment certaines palettes fermées ou charges avec fond directement posées au sol.

Avec des hauteurs de levée de 1600 à 4000 mm selon version, ce gerbeur électrique industriel convient aux opérations de stockage sur rayonnages bas et moyens. Il s’adresse aux entrepôts, ateliers, réserves, zones de préparation et sites logistiques qui recherchent un appareil compact, précis et adapté aux circulations en allées de travail.

Reprendre des charges de 1600 kg sans longerons avant

Le PS16CB-ION est adapté aux situations où la charge doit être approchée directement par l’avant. Son architecture porte-à-faux facilite la prise de palettes fermées, de supports avec fond ou de charges pour lesquelles les longerons d’un gerbeur classique peuvent bloquer l’accès.

Cette configuration aide les équipes qui doivent déplacer, lever et positionner des charges dans une même zone de stockage. Le gerbeur travaille sur rayonnages à faible ou moyenne hauteur, avec une capacité nominale de 1600 kg et un centre de gravité de 500 mm.

Il peut être utilisé pour :
reprendre des palettes fermées directement au sol.
stocker des charges sur racks bas ou intermédiaires.
alimenter une zone de préparation ou de production.
déplacer des marchandises entre réception, réserve et expédition.
positionner des charges sur plusieurs niveaux de stockage.
travailler dans les zones où un gerbeur à longerons n’est pas adapté.

Un gerbeur compact pour les allées de stockage

Le PS16CB-ION conserve une conception compacte malgré sa capacité de 1600 kg. Sa largeur hors tout de 1090 mm, son empattement de 1450 mm et son rayon de giration de 1705 mm facilitent les changements de direction dans les allées de circulation.

La plateforme autoportée accompagne les transferts internes lorsque les distances augmentent entre réception, réserve, atelier et expédition. Les bras de protection et la plateforme rabattables permettent d’adapter l’utilisation aux contraintes du site, aux distances à parcourir et à l’organisation des flux.

La direction assistée électrique aide à orienter le gerbeur avec précision. Elle apporte une meilleure maîtrise lors des alignements devant les rayonnages, des reprises de palettes et des manœuvres répétées en réserve ou en entrepôt.

Une levée progressive pour positionner les charges

Le PS16CB-ION intègre une commande de levée proportionnelle. L’opérateur ajuste la montée et la descente des fourches lors des opérations de gerbage, de reprise de charge ou de mise à hauteur.

Le groupe hydraulique HPI contribue au positionnement précis des fourches pendant les phases de levage et d’abaissement. Les mouvements progressifs réduisent les à-coups lors d’une dépose sur rack, d’un ajustement à hauteur de travail ou de la manutention de charges fragiles.

L’inclinaison du mât est de série. Ce réglage supplémentaire accompagne la prise, le déplacement et la dépose de la charge selon la configuration de stockage.

Des équipements adaptés aux cycles professionnels

Le PS16CB-ION reçoit des composants adaptés aux usages industriels : moteur de traction AC Schabmüller, réducteur Kordel, variateur Zapi, timon Rema, roues Rader Vogel, groupe hydraulique HPI et chargeurs SPE ou ATIB selon configuration.

Le dispositif multifonction affiche les informations utiles pendant l’utilisation : état de service, temps d’utilisation, état de charge de la batterie, vitesse de conduite et angle de braquage. Le port USB permet d’alimenter d’autres appareils.

L’extraction latérale de la batterie facilite le remplacement et les opérations courantes liées à l’énergie. Le carter de 8 mm et le couvercle de batterie en acier renforcent la protection de l’ensemble dans les zones où le gerbeur circule près des rayonnages, palettes, quais ou postes de production.

Applications professionnelles du PS16CB-ION

Le PS16CB-ION convient aux sites qui doivent manipuler des charges intermédiaires avec un appareil compact, précis et adapté aux contraintes de reprise par l’avant. Il s’intègre dans les flux de magasinage où les palettes ou supports doivent passer d’une zone à l’autre avant stockage ou mise à disposition.
gerbage de palettes jusqu’à 1600 kg.
stockage en rayonnages bas et moyens.
reprise de palettes fermées ou supports avec fond.
approvisionnement de lignes de production.
circulation entre réception, réserve et expédition.
préparation de commandes avec mise à hauteur.
manutention de charges fragiles avec levée progressive.
opérations de magasinage en allées étroites.

Informations techniques du PS16CB-ION
Capacité nominale : 1600 kg.
Centre de gravité : 500 mm.
Type de conduite : accompagnant et autoporté.
Hauteurs de levée standard : 1600, 2500, 3000, 3200, 3600 ou 4000 mm selon version.
Type de mât : simplex pour 1600 mm, duplex pour les autres hauteurs.
Hauteur de mât abaissé : de 1850 à 2600 mm selon version.
Hauteur de mât déployé : de 2450 à 4850 mm selon version.
Poids avec batterie : de 1970 à 2190 kg selon version.
Longueur hors tout : 2790 mm.
Longueur sans fourches : 1840 mm.
Largeur hors tout : 1090 mm.
Dimensions des fourches : 35 x 100 x 950 mm.
Largeur extérieure des fourches : 220 ou 760 mm.
Hauteur minimale des fourches : 60 mm.
Garde au sol : 52 mm.
Empattement : 1450 mm.
Rayon de giration : 1705 mm.
Vitesse de translation : 8 km/h sans charge et 7 km/h avec charge.
Frein de service : électromagnétique.
Moteur de traction : 2,6 kW.
Moteur d’élévation : 3 kW ou 3,2 kW selon version.
Batterie : 24 V, 150 Ah ou 24 V, 200 Ah selon version.
Niveau sonore : 68 dB(A).

Choisir la bonne configuration de levée

Le choix de la version PS16CB-ION dépend de la hauteur de stockage, de la hauteur disponible sous plafond, du type de palette ou de support manipulé et de l’espace de circulation disponible.

La version 1600 mm convient aux opérations de levée basse ou de transfert avec faible hauteur de dépose. Les versions 2500 à 4000 mm permettent d’exploiter plusieurs niveaux de rayonnage. La capacité batterie de 150 Ah ou 200 Ah se choisit selon la durée d’utilisation prévue et l’organisation de la recharge sur le site.

Questions courantes sur le PS16CB-ION

Le PS16CB-ION peut-il reprendre des palettes fermées ?
Oui. Sa conception porte-à-faux permet de reprendre certaines palettes fermées ou charges avec fond directement depuis le sol.

Quelle est la capacité de charge du PS16CB-ION ?
La capacité nominale est de 1600 kg, avec un centre de gravité de 500 mm.

Quelles hauteurs de levée sont disponibles ?
Les versions disponibles couvrent des hauteurs de levée standard de 1600 à 4000 mm selon le modèle choisi.

Le PS16CB-ION convient-il aux zones de circulation limitées ?
Oui. Sa largeur de 1090 mm et son rayon de giration de 1705 mm facilitent les manœuvres dans les zones de stockage et les allées de travail.

Le contrôle d’accès est-il disponible ?
Oui. Un panneau de contrôle par code PIN ou lecteur de carte RFID est disponible en option pour gérer les autorisations lorsque plusieurs opérateurs utilisent le même appareil.

Dans quels environnements utiliser ce gerbeur porte-à-faux ?
Il convient aux entrepôts, réserves, ateliers, zones de réception, zones de préparation et sites logistiques avec rayonnages bas ou moyens.

Valider votre besoin PS16CB-ION avec STOCKMAN

Pour choisir la version PS16CB-ION adaptée, le commercial STOCKMAN de votre secteur vous accompagne sur les points à vérifier : hauteur de levée, largeur d’allée, type de charge, palettes utilisées, qualité du sol, fréquence d’utilisation et organisation de la recharge. Retrouvez ses coordonnées sur notre page contact.
