E250-ROTATOR

Rotator pour gerbeur semi-électrique positionneur de travail E250

E250-ROTATOR

Rotator pour gerbeur semi-électrique positionneur de travail E250

Rotator pour gerbeur E250. Accessoire de manutention pour gerbeur semi-électrique positionneur de travail, dédié aux postes B2B et aux charges spécifiques.

	Désignation
	E250-ROTATOR Rotator pour gerbeur semi-électrique positionneur de travail E250 Poids : 10.4 kg

DESCRIPTION

Caractéristiques techniques

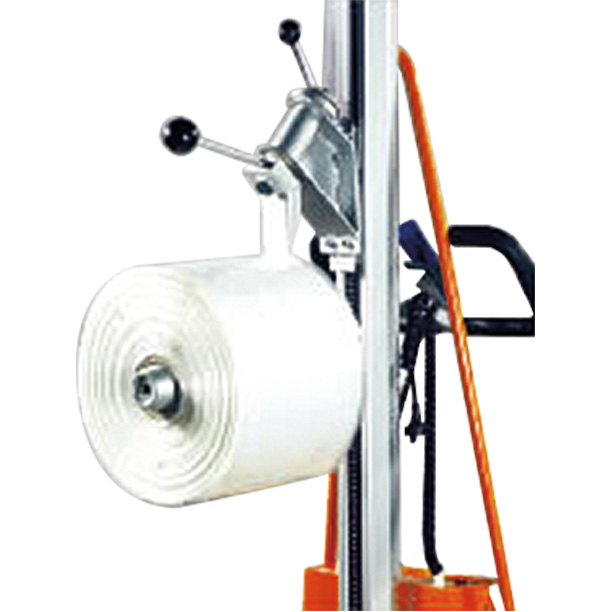

E250-ROTATOR, rotator pour bobines pour gerbeur semi-électrique E250

Le Rotator E250-ROTATOR adapte le gerbeur semi-électrique E250 à la manutention et à l’orientation de bobines possédant un alésage compatible. Il permet de présenter la bobine à hauteur du poste puis de la faire pivoter autour de son axe selon les besoins de l’opération.

Cette configuration peut être utilisée dans les zones d’emballage, les ateliers de transformation et les postes de production qui nécessitent de contrôler l’orientation d’un rouleau avant sa mise en place ou pendant son utilisation.

Positionner et orienter une bobine sur le même équipement

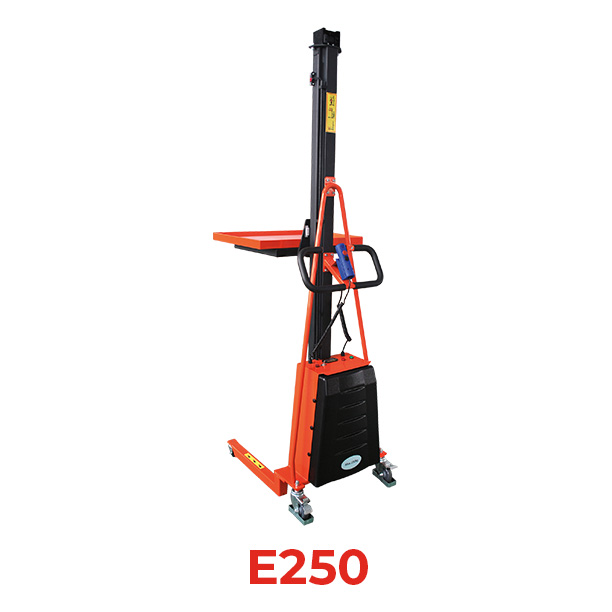

Le gerbeur E250 prend en charge le déplacement vertical. Le Rotator assure le maintien axial et la fonction d’orientation de la bobine. L’opérateur peut ainsi rapprocher le rouleau d’une machine ou d’un poste, régler sa hauteur et ajuster sa position sans multiplier les équipements intermédiaires.

Cette organisation simplifie notamment les changements de bobines et les préparations avant montage sur une installation.

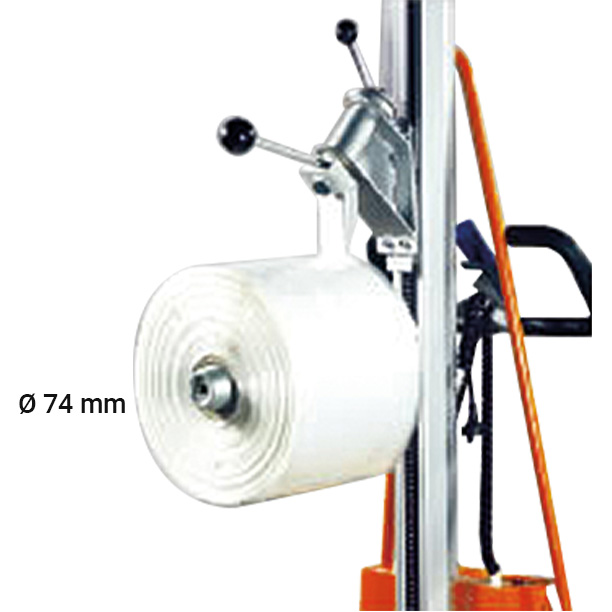

Un montage prévu pour un alésage de 74 mm

Le Rotator présente un diamètre de 74 mm. Le poids de l’accessoire est de 10,4 kg. Le diamètre intérieur de la bobine doit être contrôlé pour confirmer la compatibilité avec le dispositif.

La largeur, le diamètre extérieur, le poids et le centre de gravité de la bobine doivent également être pris en compte. L’E250-ROTATOR est exclusivement destiné au gerbeur semi-électrique positionneur de travail E250.

Usages possibles autour d’un poste de production
orienter une bobine avant son installation sur une machine ;
présenter un rouleau à la hauteur d’un axe de production ;
faciliter une opération de préparation ou de contrôle ;
déplacer une bobine sur une courte distance dans l’atelier ;
ajuster la position angulaire d’une charge cylindrique compatible.

Contrôler la bobine avant sa rotation

La bobine doit être correctement engagée et maintenue sur le dispositif. La rotation ne doit être réalisée qu’après vérification de la stabilité de la charge et de l’absence d’obstacle autour du rouleau.

L’état du Rotator, sa fixation et son mécanisme doivent être contrôlés régulièrement. La zone de travail doit rester dégagée afin d’éviter tout contact avec la bobine pendant son orientation.

Questions fréquentes sur l’E250-ROTATOR

Quel diamètre d’alésage est indiqué pour le Rotator ?
Le diamètre mentionné est de 74 mm.

Le Rotator assure-t-il également la levée de la bobine ?
La montée et la descente sont assurées par le gerbeur E250. Le Rotator sert au maintien et à l’orientation de la charge.

Peut-on utiliser cet accessoire avec une bobine sans alésage ?
Non. Son montage nécessite un alésage compatible avec le diamètre du dispositif.

La capacité maximale est-elle toujours de 250 kg avec le Rotator ?
Les 250 kg correspondent à la capacité maximale du gerbeur E250. La charge utilisable doit être validée selon ses dimensions, son centre de gravité et la configuration du Rotator.

Valider le montage de vos bobines avec STOCKMAN

Pour vérifier le diamètre d’alésage, les dimensions de vos bobines et leur positionnement devant la machine, rapprochez-vous du commercial STOCKMAN de votre secteur via la page contact.
