PT20D-ION

Trans-gerbeur électrique lithium à levée additionnelle 2000 kg

PT20D-ION

Trans-gerbeur électrique lithium à levée additionnelle 2000 kg

Le PT20D-ION permet le transport de marchandises à l’horizontale, le chargement et déchargement de poids lourds ainsi que le gerbage de palettes jusqu’à une hauteur maximale de 2500 mm. Il peut transporter deux palettes européennes en même temps grâce à la levée initiale.

	Désignation
	PT20D1600-ION Trans-gerbeur électrique 2000 kg lithium, levée 1480 mm, batterie 150 Ah Poids : 691 kg
	PT20D1600-ION-CI Trans-gerbeur électrique 2000 kg lithium, levée 1480 mm, batterie 150 Ah, chargeur intégré Poids : 691 kg
	PT20D2000-ION Trans-gerbeur électrique 2000 kg lithium, levée 1880 mm, batterie 150 Ah Poids : 707 kg
	PT20D2000-ION-CI Trans-gerbeur électrique 2000 kg lithium, levée 1880 mm, batterie 150 Ah, chargeur intégré Poids : 707 kg
	PT20D2500-ION Trans-gerbeur électrique 2000 kg lithium, levée 2380 mm, batterie 150 Ah Poids : 875 kg Code barre : 3700664813981
	PT20D2500-ION-CI Trans-gerbeur électrique 2000 kg lithium, levée 2380 mm, batterie 150 Ah, chargeur intégré Poids : 875 kg

DESCRIPTION

Caractéristiques techniques

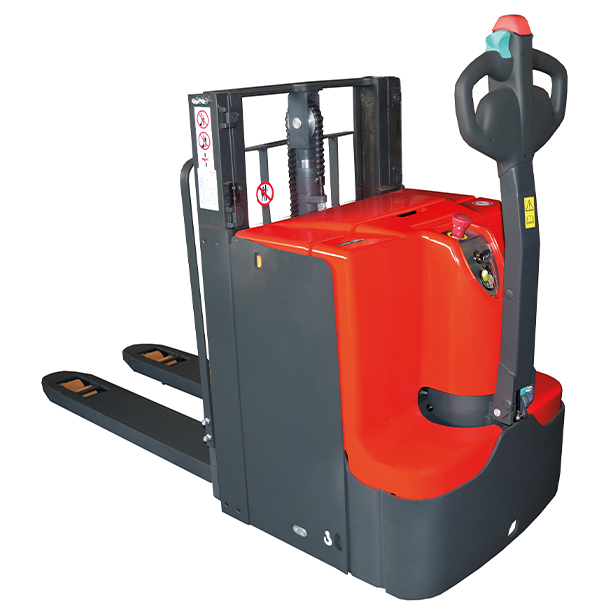

PT20D-ION, trans-gerbeur ergonomique lithium 2000 kg STOCKMAN

Le PT20D-ION est un trans-gerbeur électrique lithium à conducteur accompagnant, conçu pour combiner transport horizontal, levée initiale, préparation de commandes et gerbage de palettes. Il permet de déplacer des charges en fonction transpalette, de charger ou décharger des poids lourds et de gerber des palettes selon la hauteur de mât choisie.

Sa conception répond aux besoins des entrepôts, quais, réserves, ateliers et plateformes logistiques qui doivent gagner en polyvalence avec un seul matériel. Le PT20D-ION peut transporter deux palettes en même temps grâce à sa levée initiale, avec une capacité en double palette de 1000 kg + 1000 kg. Il peut aussi prendre 2000 kg sur les longerons et 1000 kg sur les fourches.

Transporter, lever et préparer les commandes avec un seul appareil

Le PT20D-ION est adapté aux sites qui alternent déplacement de palettes, mise à hauteur et opérations de gerbage. Il limite les changements de matériel entre les phases de manutention, ce qui facilite l’organisation des flux internes dans les zones actives.

Il peut être utilisé pour :
transporter des palettes en zone logistique.
charger et décharger des poids lourds.
déplacer deux palettes européennes en simultané.
gerber des palettes selon la hauteur disponible.
mettre une palette à hauteur pour la préparation de commandes.
approvisionner une zone de picking ou un poste de travail.
circuler sur passerelles, rampes ou sols légèrement irréguliers.

La levée initiale de 120 mm augmente la garde au sol des longerons. Elle facilite les déplacements dans les zones où les variations de niveau peuvent gêner un transpalette classique.

Une double palette pour accélérer les flux internes

Le PT20D-ION peut transporter deux palettes en même temps. Cette fonction est utile sur les trajets répétitifs entre réception, stockage, préparation et expédition.

La capacité en double palette est de 1000 kg + 1000 kg. La capacité sur longerons est de 2000 kg. La capacité sur fourches est de 1000 kg. Cette répartition permet d’adapter l’usage selon la charge, la hauteur de levée et l’opération à réaliser.

Sur le terrain, cette configuration réduit certains déplacements à vide, fluidifie les transferts internes et aide les équipes à mieux organiser les flux de palettes dans les zones de réception, de stockage et d’expédition.

Une mise à hauteur utile pour la préparation de commandes

Le PT20D-ION facilite les opérations de picking et de préparation grâce à sa fonction de levée. L’opérateur peut positionner la palette à une hauteur plus confortable pour déposer ou saisir les marchandises.

Des interrupteurs de levée et de descente sont placés de chaque côté de l’appareil. L’opérateur ajuste la hauteur de la palette sans contourner le trans-gerbeur. Cette configuration est pertinente lorsque les manipulations sont fréquentes ou lorsque le poste de préparation impose des ajustements réguliers.

La levée proportionnelle électrique apporte un contrôle précis de la position des fourches. Elle facilite les opérations de gerbage à différentes hauteurs et les ajustements fins près des rayonnages.

Timon long et conduite accompagnante en zone active

Le PT20D-ION est équipé d’un timon long Rema. Il permet à l’opérateur de garder une distance de sécurité avec l’appareil pendant les déplacements.

Cette conception améliore la prise en main lors des manœuvres, des approches de palettes et des déplacements en allée. Elle convient aux environnements où l’opérateur doit garder une bonne visibilité sur la charge, les longerons, les obstacles et la zone de circulation.

La largeur hors tout de 729 mm et le rayon de giration de 1682 mm facilitent l’intégration du PT20D-ION dans les zones de travail où l’espace est compté.

Une conception robuste pour les usages intensifs

Le PT20D-ION dispose d’une structure en acier robuste avec tablier renforcé de 8 mm. Cette conception protège le chariot et les composants contre les chocs liés aux usages intensifs.

Le capot de batterie en acier participe à la protection de l’ensemble. Le design statique du système hydraulique évite le mouvement du système hydraulique pendant la montée et la descente, ce qui contribue à la stabilité de l’ensemble pendant les opérations de levage.

Le moteur de traction AC Schabmüller apporte accélération et souplesse. Le PT20D-ION intègre aussi des composants reconnus dans l’univers de la manutention : réducteur Kordel, freins Intorq, roues directrices Wicke, variateur Curtis, timon Rema et chargeurs SPE ou ATIB selon configuration.

Batterie lithium 24 V, 150 Ah avec extraction latérale

Le PT20D-ION est équipé d’une batterie lithium 24 V, 150 Ah. L’extraction latérale facilite le remplacement de la batterie et les opérations courantes de maintenance.

Cette configuration est utile pour les sites qui organisent leurs flux sur plusieurs plages de travail. Elle simplifie aussi les interventions lorsque l’appareil est utilisé de manière régulière en logistique, magasinage ou préparation de commandes.

L’accès aux composants est facilité par le démontage du capot fixé par une seule vis. Les roues directrices et motrices peuvent être changées sans avoir besoin de soulever l’appareil.

Configurations possibles pour le PT20D-ION

Le PT20D-ION est disponible en plusieurs hauteurs de levée. Les versions peuvent être choisies selon la hauteur de gerbage recherchée, la hauteur disponible sous plafond, le type d’usage et l’organisation du site.

En mât Duplex, les configurations PT20D1600-ION et PT20D1600-ION-CI disposent d’une hauteur de mât abaissé de 1178 mm, d’une levée initiale de 120 mm, d’une levée standard de 1480 mm, d’une hauteur de mât déployé de 2528 mm et d’un poids de 691 kg.

Les configurations PT20D2000-ION et PT20D2000-ION-CI disposent d’une hauteur de mât abaissé de 1378 mm, d’une levée initiale de 120 mm, d’une levée standard de 1880 mm, d’une hauteur de mât déployé de 2928 mm et d’un poids de 707 kg.

En mât Triplex, les configurations PT20D2500-ION et PT20D2500-ION-CI disposent d’une hauteur de mât abaissé de 1233 mm, d’une levée initiale de 120 mm, d’une levée standard de 2380 mm, d’une hauteur de mât déployé de 3475 mm et d’un poids de 875 kg.

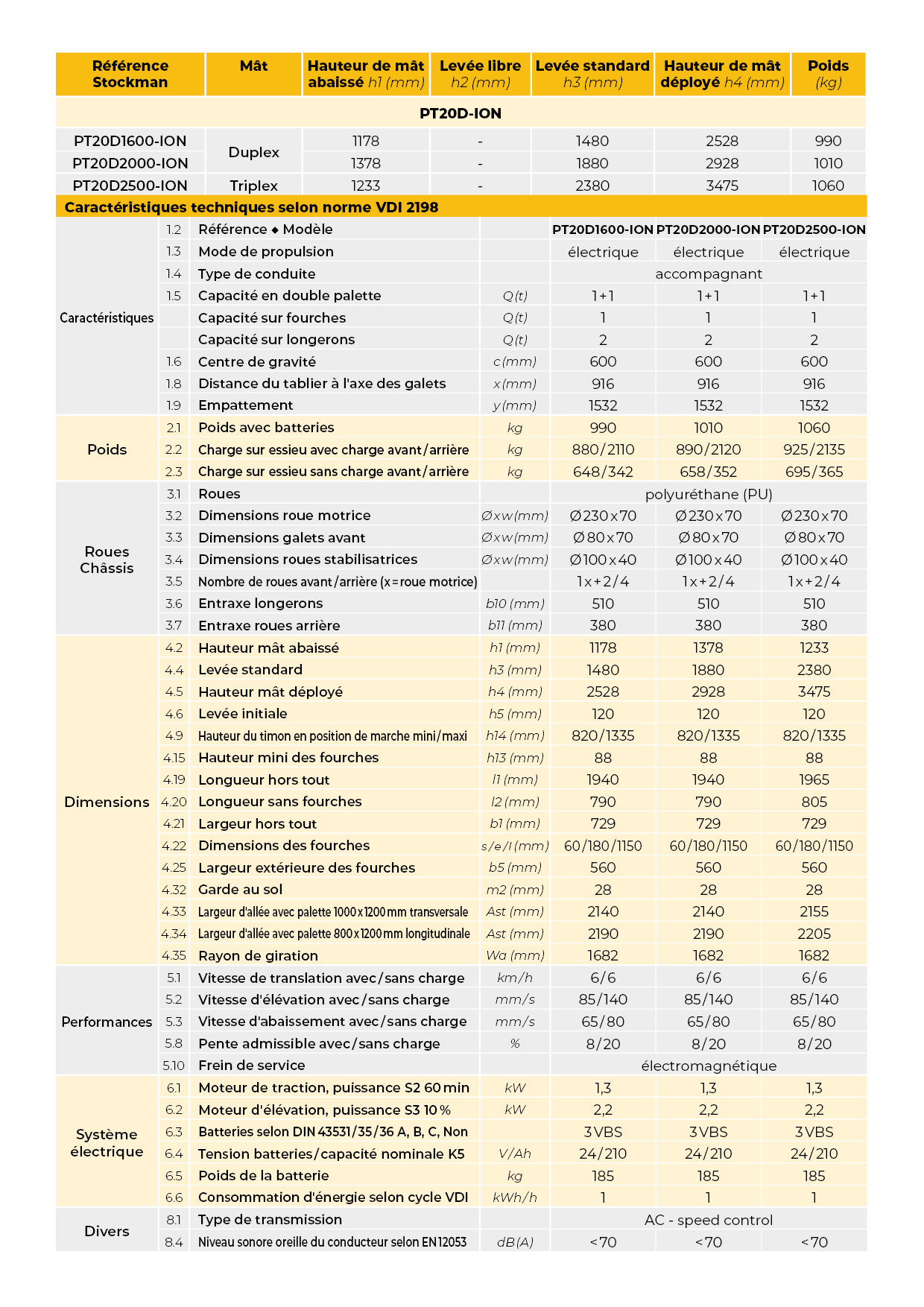

Repères techniques du PT20D-ION
Mode de propulsion : électrique.
Type de conduite : accompagnant.
Capacité en double palette : 1000 kg + 1000 kg.
Capacité sur fourches : 1000 kg.
Capacité sur longerons : 2000 kg.
Centre de gravité : 600 mm.
Empattement : 1532 mm.
Roues : polyuréthane.
Levée initiale : 120 mm.
Hauteur minimale des fourches : 88 mm.
Largeur hors tout : 729 mm.
Dimensions des fourches : 60 x 180 x 1150 mm.
Largeur extérieure des fourches : 560 mm.
Garde au sol : 28 mm.
Rayon de giration : 1682 mm.
Vitesse de translation : 6 km/h sans charge et 6 km/h avec charge.
Frein de service : électromagnétique.
Moteur de traction : 1,3 kW.
Moteur d’élévation : 2,2 kW.
Batterie : 24 V, 150 Ah.
Consommation d’énergie selon cycle VDI : 1 kWh/h.
Type de transmission : AC - speed control.
Niveau sonore : inférieur à 70 dB(A).

Environnements adaptés au PT20D-ION

Le PT20D-ION convient aux sites qui doivent combiner transport, mise à hauteur et gerbage dans une même zone de travail. Il peut répondre aux besoins d’un entrepôt, d’un quai de chargement, d’une réserve, d’une plateforme logistique ou d’un atelier avec flux internes répétitifs.

Ce trans-gerbeur peut être retenu pour les besoins suivants :
trans-gerbeur électrique lithium pour entrepôt.
transpalette gerbeur pour préparation de commandes.
matériel de manutention pour double palette.
trans-gerbeur électrique pour quai de chargement.
gerbeur avec levée initiale pour rampes et passerelles.
appareil de magasinage pour palettes Europe.
trans-gerbeur compact pour réserve ou plateforme logistique.
solution de manutention pour flux internes répétitifs.

Questions courantes avant de choisir le PT20D-ION

Quelle est la capacité du PT20D-ION en double palette ?
Le PT20D-ION peut transporter deux palettes avec une capacité de 1000 kg + 1000 kg.

Quelle charge peut-il prendre sur les longerons ?
La capacité sur longerons est de 2000 kg.

Quelle charge peut-il lever sur les fourches ?
La capacité sur fourches est de 1000 kg.

À quoi sert la levée initiale de 120 mm ?
Elle augmente la garde au sol des longerons et facilite certains déplacements sur rampes, passerelles ou sols présentant de légères irrégularités.

Le PT20D-ION peut-il être utilisé en préparation de commandes ?
Oui. Il permet de lever la palette à une hauteur de travail plus confortable et dispose d’interrupteurs latéraux de levée et de descente pour ajuster la hauteur sans contourner l’appareil.

Quelles hauteurs de levée sont disponibles ?
Les versions disponibles correspondent à des levées standard de 1480, 1880 ou 2380 mm selon le modèle choisi.

Échanger sur la configuration PT20D-ION adaptée

Pour choisir le PT20D-ION le plus adapté, le commercial STOCKMAN de votre secteur vous accompagne sur les points à valider : hauteur de gerbage, type de palettes, usage en double palette, largeur d’allée, quais, rampes, qualité du sol, fréquence d’utilisation et organisation de la recharge. Retrouvez ses coordonnées sur notre page contact.

Documentation

Fiche technique
