PS18CB-ION

Gerbeur électrique porte-à-faux autoporté Lithium 1 800 kg, levée 1 600 à 4 000 mm

PS18CB-ION

Gerbeur électrique porte-à-faux autoporté Lithium 1 800 kg, levée 1 600 à 4 000 mm

Gerbeur électrique porte-à-faux Lithium 1 800 kg conçu pour lever et gerber des palettes fermées directement depuis le sol, avec conduite autoportée et format compact pour les zones de stockage.

	Désignation
	PS18CB1600-ION150AH Gerbeur électrique porte-à-faux autoporté Lithium 1 800 kg, levée 1 600 mm, batterie 150 Ah Poids : 2120 kg
	PS18CB1600-ION200AH Gerbeur électrique porte-à-faux autoporté Lithium 1 800 kg, levée 1 600 mm, batterie 200 Ah Poids : 2130 kg
	PS18CB2500-ION150AH Gerbeur électrique porte-à-faux autoporté Lithium 1 800 kg, levée 2 500 mm, batterie 150 Ah Poids : 2245 kg
	PS18CB2500-ION200AH Gerbeur électrique porte-à-faux autoporté Lithium 1 800 kg, levée 2 500 mm, batterie 200 Ah Poids : 2255 kg
	PS18CB3000-ION150AH Gerbeur électrique porte-à-faux autoporté Lithium 1 800 kg, levée 3 000 mm, batterie 150 Ah Poids : 2285 kg
	PS18CB3000-ION200AH Gerbeur électrique porte-à-faux autoporté Lithium 1 800 kg, levée 3 000 mm, batterie 200 Ah Poids : 2295 kg
	PS18CB3200-ION150AH Gerbeur électrique porte-à-faux autoporté Lithium 1 800 kg, levée 3 200 mm, batterie 150 Ah Poids : 2295 kg
	PS18CB3200-ION200AH Gerbeur électrique porte-à-faux autoporté Lithium 1 800 kg, levée 3 200 mm, batterie 200 Ah Poids : 2305 kg
	PS18CB3600-ION150AH Gerbeur électrique porte-à-faux autoporté Lithium 1 800 kg, levée 3 600 mm, batterie 150 Ah Poids : 2320 kg
	PS18CB3600-ION200AH Gerbeur électrique porte-à-faux autoporté Lithium 1 800 kg, levée 3 600 mm, batterie 200 Ah Poids : 2330 kg
	PS18CB4000-ION150AH Gerbeur électrique porte-à-faux autoporté Lithium 1 800 kg, levée 4 000 mm, batterie 150 Ah Poids : 2345 kg
	PS18CB4000-ION200AH Gerbeur électrique porte-à-faux autoporté Lithium 1 800 kg, levée 4 000 mm, batterie 200 Ah Poids : 2355 kg

DESCRIPTION

Caractéristiques techniques

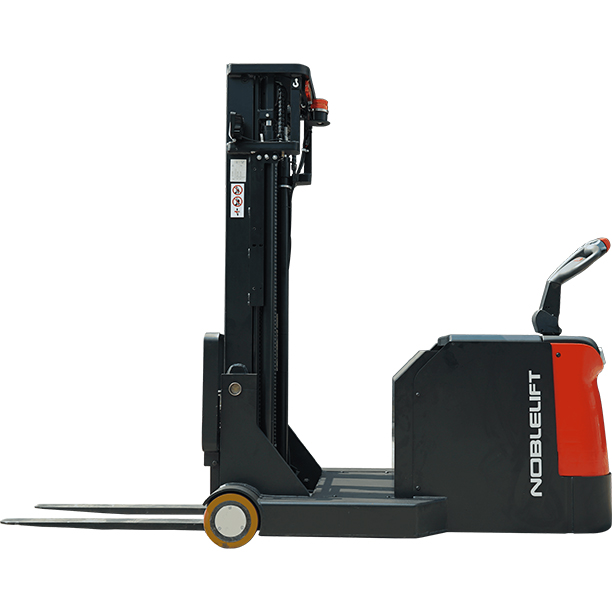

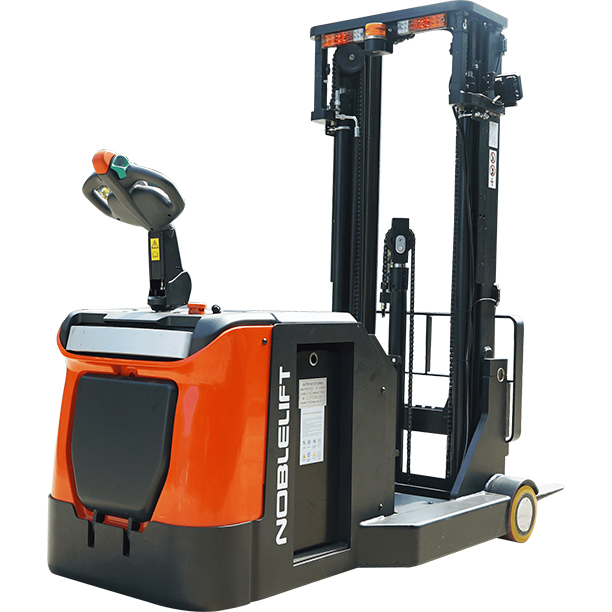

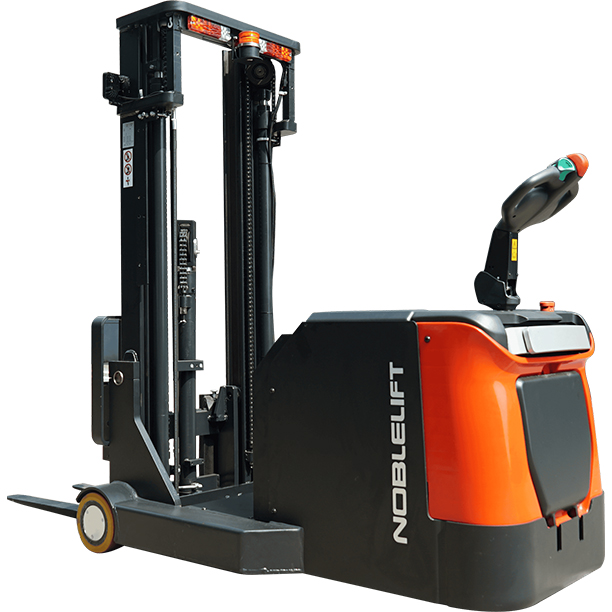

PS18CB-ION, gerbeur électrique lithium porte-à-faux autoporté 1 800 kg STOCKMAN

Le PS18CB-ION est un gerbeur électrique lithium porte-à-faux autoporté conçu pour déplacer, lever et gerber des charges jusqu’à 1 800 kg. Sa configuration sans longerons encadrant la charge permet notamment de prendre directement au sol certaines palettes fermées avec fond, lorsque la géométrie d’un gerbeur conventionnel ne convient pas. Six hauteurs de levée sont proposées entre 1 600 et 4 000 mm selon la version. La plateforme rabattable, la direction assistée électrique et la commande de levée proportionnelle accompagnent les opérations de déplacement et de positionnement devant les rayonnages.

Prendre des palettes fermées sans longerons autour de la charge

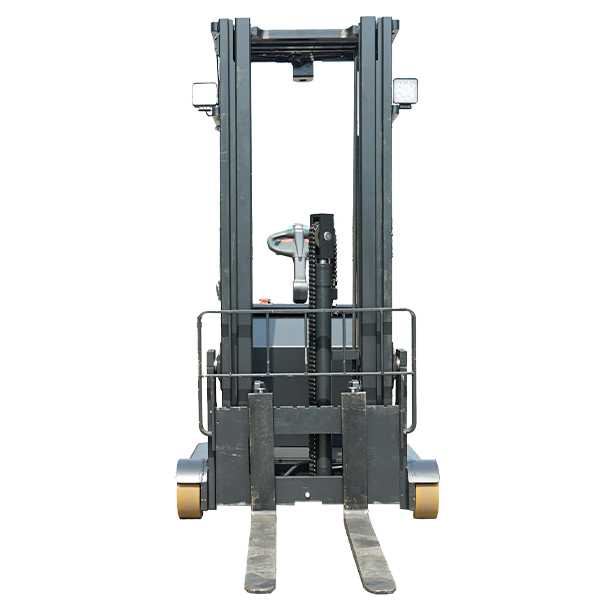

La conception porte-à-faux constitue le principal intérêt du PS18CB-ION. Les fourches avancent devant le châssis sans que des longerons viennent encadrer la palette. Cette configuration permet de travailler avec des charges dont la partie inférieure ne laisse pas le passage nécessaire aux longerons d’un gerbeur classique.

Le PS18CB-ION peut ainsi être étudié pour les opérations de stockage impliquant des palettes fermées ou des supports avec fond pris directement depuis le sol. Sa capacité nominale atteint 1 800 kg avec un centre de gravité de 500 mm, sous réserve de la hauteur de levée et de la capacité résiduelle correspondant à la configuration retenue.

Choisir une hauteur de levée de 1 600 à 4 000 mm

La gamme PS18CB-ION couvre six niveaux de levée standard : 1 600, 2 500, 3 000, 3 200, 3 600 et 4 000 mm. La version 1 600 mm reçoit un mât Simplex. Les versions de 2 500 à 4 000 mm utilisent un mât Duplex.

Cette plage permet de sélectionner le gerbeur en fonction de la hauteur réelle des niveaux de stockage plutôt que de retenir une configuration surdimensionnée. La hauteur du mât abaissé varie également selon la version, de 1 850 à 2 600 mm pour les modèles Duplex et 2 196 mm pour la version Simplex 1 600 mm.

La capacité disponible doit cependant être vérifiée à la hauteur de travail prévue. Jusqu’à 3 200 mm, les tableaux de capacités résiduelles indiquent 1 800 kg avec un centre de gravité de 500 mm et 1 500 kg avec un centre de gravité de 600 mm. À partir de 3 600 mm, la capacité diminue avec la hauteur.

Positionner la charge avec une commande de levée proportionnelle

Le groupe hydraulique HPI est associé à une commande proportionnelle de levée et de descente. L’opérateur peut ainsi ajuster le mouvement des fourches lors de l’approche d’un niveau de rayonnage ou du positionnement de la palette.

Le tablier porte-fourches dispose également d’une inclinaison avant/arrière de 1,5°/4°. Les fourches mesurent 40 x 120 x 1 070 mm et leur largeur extérieure est réglable de 220 à 760 mm.

Cette configuration apporte des possibilités de réglage utiles lorsque l’opération demande de présenter précisément les fourches sous la charge puis de contrôler son positionnement lors de la dépose.

Manœuvrer un gerbeur autoporté de 1 800 kg devant les rayonnages

Le PS18CB-ION associe une plateforme rabattable avec bras de protection latéraux et une direction assistée électrique. La plateforme est montée sur un système d’amortissement. Le timon Rema regroupe les commandes de conduite et sa hauteur de travail est comprise entre 970 et 1 370 mm.

Le gerbeur affiche une largeur hors tout de 1 090 mm, une longueur totale de 3 060 mm et un rayon de giration de 1 855 mm. Pour l’implantation, la largeur d’allée indiquée est de 3 360 mm avec une palette de 1 000 x 1 200 mm prise transversalement et de 3 470 mm avec une palette de 800 x 1 200 mm prise longitudinalement.

Ces valeurs permettent de confronter directement le PS18CB-ION aux dimensions des allées, aux zones de retournement et à l’espace disponible devant les rayonnages.

Batterie lithium 24 V et deux capacités disponibles

Le PS18CB-ION fonctionne avec une batterie lithium 24 V proposée en 150 Ah ou 200 Ah selon la référence. L’extraction latérale permet d’accéder à la batterie sans intervention par le dessus du gerbeur.

Le système électrique comprend un moteur de traction AC de 2,6 kW et un frein de service électromagnétique. Les principaux composants identifiés sur le matériel comprennent notamment un moteur Schabmüller, un réducteur Kordel, un variateur Zapi, un groupe hydraulique HPI, un timon Rema et des roues Rader Vogel.

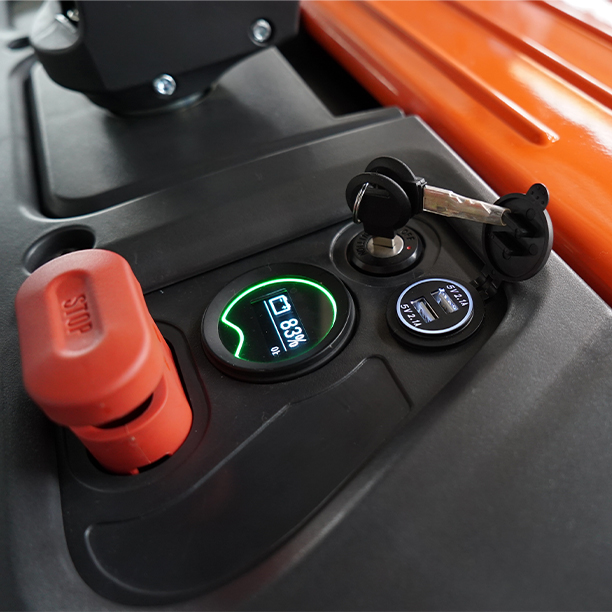

Le poste de commande affiche notamment l’état de service, le temps d’utilisation, l’état de charge de la batterie et l’angle de braquage. Un port USB est également présent. Un contrôle d’accès par code PIN ou carte RFID est proposé en option.

Capacités résiduelles à vérifier selon la hauteur

La capacité nominale de 1 800 kg ne doit pas être appliquée automatiquement à toutes les hauteurs. Les capacités indiquées pour le PS18CB-ION sont les suivantes :
Levées 1 600, 2 500, 3 000 et 3 200 mm : 1 800 kg à centre de gravité 500 mm et 1 500 kg à 600 mm.
Version 3 600 mm : 1 800 kg à 500 mm et 1 500 kg à 600 mm jusqu’à 3 300 mm ; 1 600 kg à 500 mm et 1 300 kg à 600 mm à 3 600 mm.
Version 4 000 mm : 1 800 kg à 500 mm et 1 500 kg à 600 mm à 3 300 mm ; 1 600 kg à 500 mm et 1 300 kg à 600 mm à 3 600 mm ; 1 400 kg à 500 mm et 1 100 kg à 600 mm à 4 000 mm.

Le choix du mât doit donc tenir compte simultanément de la hauteur de stockage, du poids réel de la charge et de la position de son centre de gravité.

Repères techniques du PS18CB-ION
Capacité nominale : 1 800 kg.
Centre de gravité nominal : 500 mm.
Mode de propulsion : électrique.
Type de conduite : accompagnant / autoporté.
Batterie lithium : 24 V / 150 Ah ou 24 V / 200 Ah.
Levées disponibles : 1 600 / 2 500 / 3 000 / 3 200 / 3 600 / 4 000 mm.
Mât : Simplex à 1 600 mm, Duplex de 2 500 à 4 000 mm.
Longueur hors tout : 3 060 mm.
Longueur sans fourches : 1 990 mm.
Largeur hors tout : 1 090 mm.
Dimensions des fourches : 40 x 120 x 1 070 mm.
Largeur extérieure des fourches : 220 à 760 mm.
Hauteur minimale des fourches : 60 mm.
Rayon de giration : 1 855 mm.
Empattement : 1 700 mm.
Garde au sol : 52 mm.
Roues : polyuréthane.
Roue motrice : Ø 250 x 82 mm.
Roues avant : Ø 230 x 100 mm.
Pente admissible : 15 % sans charge / 6 % avec charge.
Moteur de traction : 2,6 kW.
Frein de service : électromagnétique.
Niveau sonore à l’oreille du conducteur : 68 dB(A).
Poids avec batterie : de 2 120 à 2 355 kg selon le mât et la capacité de batterie.
Carter : épaisseur 8 mm.
Inclinaison du tablier porte-fourches : 1,5° vers l’avant / 4° vers l’arrière.
Commande de levée proportionnelle.
Direction assistée électrique.
Plateforme et protections latérales rabattables.
Accès par code PIN ou carte RFID : en option.

Opérations professionnelles concernées par le PS18CB-ION

Le gerbeur porte-à-faux peut être intégré à différentes opérations de magasinage lorsque sa capacité, sa hauteur et l’espace de circulation correspondent au site :
Prise au sol et gerbage de palettes fermées avec fond.
Stockage de charges sur des rayonnages jusqu’à 4 000 mm selon la version.
Transfert de palettes entre une zone de réception et une zone de stockage.
Alimentation et rangement de charges dans les allées de magasinage.
Déplacement de charges jusqu’à 1 800 kg aux hauteurs compatibles avec la capacité résiduelle.
Positionnement de palettes devant un niveau de rayonnage avec levée proportionnelle.
Manutention interne dans les zones où l’absence de longerons autour de la charge est nécessaire.

Il peut notamment être étudié pour un entrepôt, une réserve, une zone de réception ou un espace de stockage dont les opérations nécessitent un gerbeur électrique lithium autoporté et une prise de charge en porte-à-faux.

Questions courantes avant de choisir le PS18CB-ION

Le PS18CB-ION peut-il prendre une palette fermée directement au sol ?
Oui. Sa conception porte-à-faux sans longerons encadrant la charge permet notamment de prendre des palettes fermées avec fond lorsque leurs dimensions sont compatibles avec les fourches.

Quelles hauteurs de levée sont disponibles ?
Le PS18CB-ION existe avec des levées standard de 1 600, 2 500, 3 000, 3 200, 3 600 et 4 000 mm.

Peut-on lever 1 800 kg jusqu’à 4 000 mm ?
Non. La capacité résiduelle diminue sur les plus grandes hauteurs. À 4 000 mm, le tableau indique 1 400 kg avec un centre de gravité de 500 mm et 1 100 kg avec un centre de gravité de 600 mm.

Quelle batterie équipe le gerbeur PS18CB-ION ?
Deux configurations lithium 24 V sont disponibles : 150 Ah et 200 Ah. La batterie bénéficie d’une extraction latérale.

Quel espace faut-il prévoir pour les manœuvres ?
Le rayon de giration est de 1 855 mm. La largeur d’allée indiquée est de 3 360 mm avec une palette 1 000 x 1 200 mm transversale et de 3 470 mm avec une palette 800 x 1 200 mm longitudinale. Ces valeurs doivent être rapprochées de l’implantation réelle du site.

Le contrôle d’accès par code PIN ou RFID est-il inclus ?
Le système de contrôle d’accès par code PIN ou lecteur de carte RFID est proposé en option.

Valider le PS18CB-ION selon votre implantation

Le choix entre les différentes hauteurs de levée et capacités de batterie doit être réalisé en tenant compte du poids et du centre de gravité des charges, du niveau des rayonnages, des dimensions des palettes et de l’espace disponible pour les manœuvres. Le commercial STOCKMAN de votre secteur peut vous accompagner pour vérifier la configuration du PS18CB-ION correspondant à vos opérations et à votre implantation. Retrouvez ses coordonnées sur notre page contact.
