Pont de chargement et liaison 1 000 et 4 000 kg

Pont de chargement pour franchissement entre surfaces lors des opérations de manutention, avec surface antidérapante et conception résistante aux intempéries pour quai, camion ou passage de trottoir selon version.

	Désignation

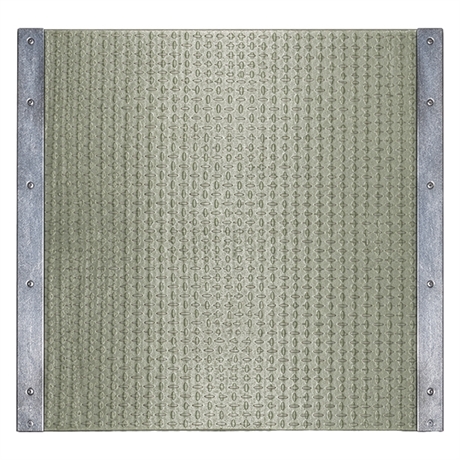

	PL1000X1000 Pont de chargement et liaison 1 000 kg, 1 000 x 1 000 mm Poids : 20 kg

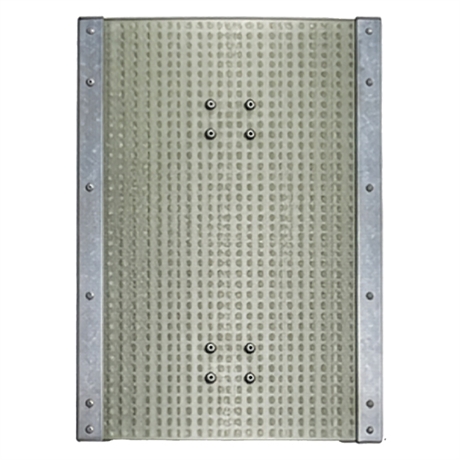

	PL1000X700 Pont de chargement et liaison 4 000 kg, 1 000 x 700 mm Poids : 15 kg

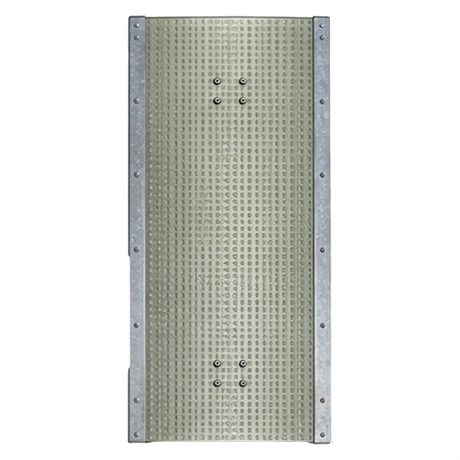

	PL1500X700 Pont de chargement et liaison 4 000 kg, 1 500 x 700 mm Poids : 22 kg

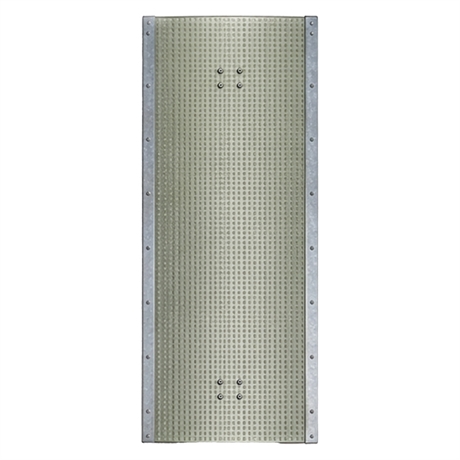

	PL2000X700 Pont de chargement et liaison 4 000 kg, 2 000 x 700 mm Poids : 30 kg

DESCRIPTION

Caractéristiques techniques

Le pont de chargement et de liaison PL couvre deux besoins de franchissement selon le modèle sélectionné. Les versions PL1000X700, PL1500X700 et PL2000X700 créent une liaison entre un quai et un camion avec une capacité de 4 000 kg. Le PL1000X1000, d’une capacité de 1 000 kg, est prévu pour le passage de trottoir. La gamme associe une conception légère et robuste, une surface antidérapante, une résistance aux intempéries et une conception permettant d’atténuer les nuisances sonores.

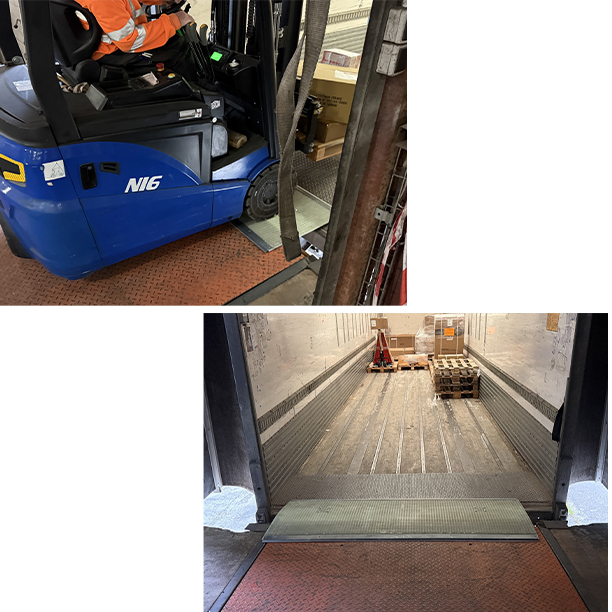

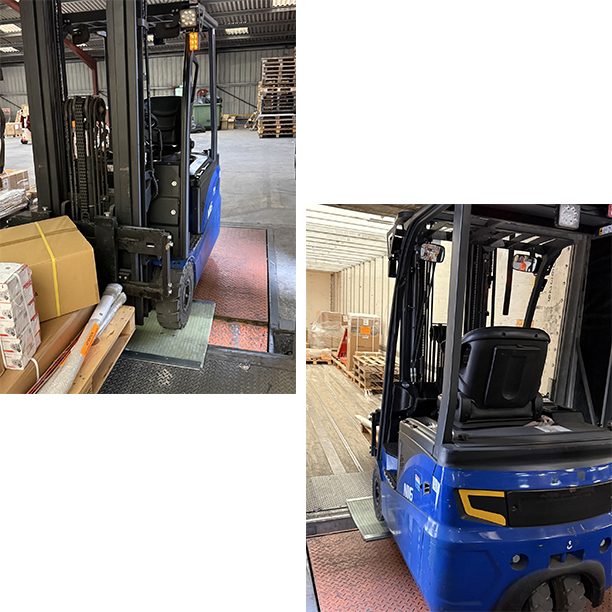

Créer une liaison entre le quai et le camion jusqu’à 4 000 kg

Les PL1000X700, PL1500X700 et PL2000X700 sont destinés aux opérations nécessitant un pont de liaison entre un quai de chargement et un camion. Les trois modèles disposent d’une capacité de 4 000 kg et d’une largeur de 700 mm.

Le choix s’effectue ensuite selon la longueur nécessaire : 1 000 mm pour le PL1000X700, 1 500 mm pour le PL1500X700 et 2 000 mm pour le PL2000X700. Cette déclinaison permet de sélectionner le format correspondant à la configuration de la zone de transfert et au dénivelé à franchir.

Ces trois ponts disposent également de deux cales anti-ripage placées sous la plaque. Leur surface antidérapante accompagne les opérations de franchissement entre le véhicule et le quai.

Passer un trottoir avec le PL1000X1000

Le PL1000X1000 répond à un usage différent des trois modèles de 4 tonnes. Avec une capacité de 1 000 kg et des dimensions hors tout de 1 000 x 1 000 mm, cette version est spécifiquement prévue pour le passage de trottoir.

Son poids est de 20 kg. Contrairement aux PL1000X700, PL1500X700 et PL2000X700, le PL1000X1000 ne dispose pas des deux cales anti-ripage sous la plaque. Il constitue ainsi une configuration distincte au sein de la gamme PL, à sélectionner selon le type de franchissement recherché.

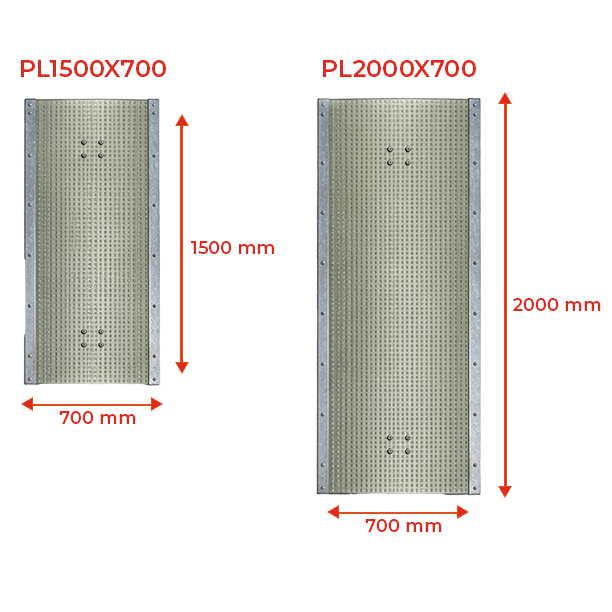

Choisir la longueur du pont selon la zone de transfert

Les trois ponts de liaison quai/camion conservent une largeur de 700 mm tout en proposant trois longueurs. Leurs poids évoluent également selon le format : 15 kg pour le PL1000X700, 22 kg pour le PL1500X700 et 30 kg pour le PL2000X700.

Pour ces trois références, le dénivelé indiqué à ±12,5 % selon EN 1398 est de 130 mm. Le dénivelé indiqué à ±18 % est de 90 mm. Ces valeurs doivent être prises en compte avec les dimensions du pont lors de la sélection du modèle destiné à la liaison entre le quai et le camion.

Surface antidérapante et conception adaptée aux contraintes du quai

La gamme PL est conçue pour résister aux intempéries. Cette caractéristique répond aux contraintes rencontrées sur les zones de chargement et de liaison susceptibles d’être exposées aux conditions météorologiques.

La surface antidérapante constitue un autre élément commun aux différents modèles. La conception des ponts PL vise également à atténuer les nuisances sonores lors des passages. Avec des poids compris entre 15 et 30 kg selon les références, la gamme associe légèreté et robustesse pour les opérations auxquelles chaque version est destinée.

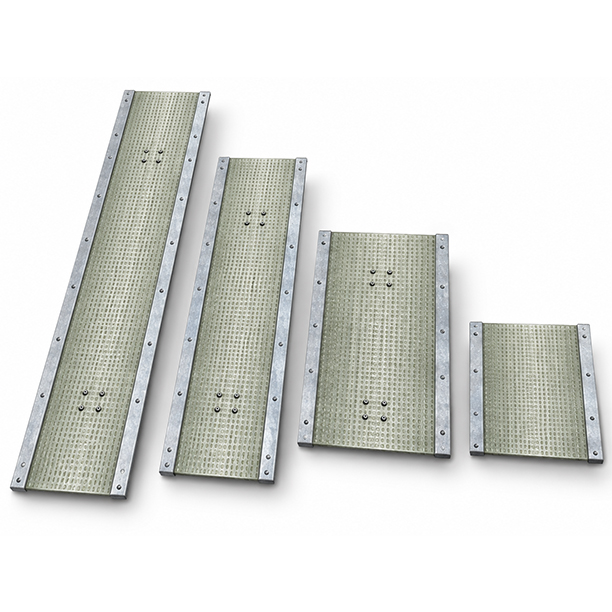

Capacités, dimensions et dénivelés de la gamme PL

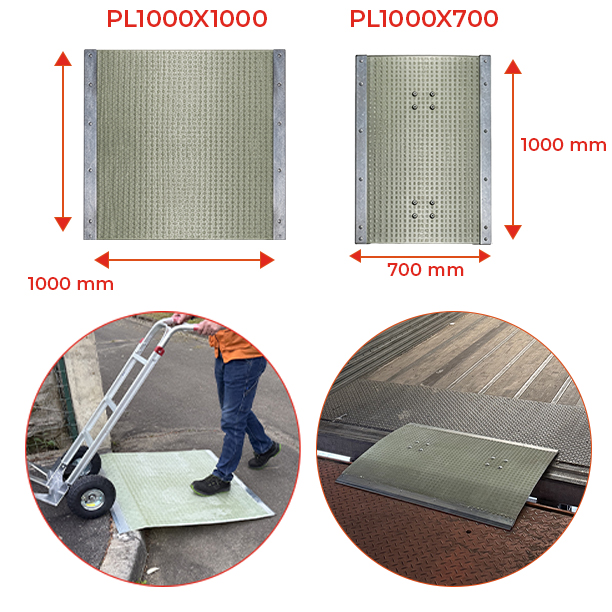

PL1000X1000 : capacité 1 000 kg, dimensions hors tout 1 000 x 1 000 mm, poids 20 kg, usage passage de trottoir.
PL1000X700 : capacité 4 000 kg, dimensions hors tout 1 000 x 700 mm, dénivelé ±12,5 % EN 1398 : 130 mm, dénivelé ±18 % : 90 mm, poids 15 kg.
PL1500X700 : capacité 4 000 kg, dimensions hors tout 1 500 x 700 mm, dénivelé ±12,5 % EN 1398 : 130 mm, dénivelé ±18 % : 90 mm, poids 22 kg.
PL2000X700 : capacité 4 000 kg, dimensions hors tout 2 000 x 700 mm, dénivelé ±12,5 % EN 1398 : 130 mm, dénivelé ±18 % : 90 mm, poids 30 kg.

Opérations concernées par les ponts de chargement PL

La gamme permet de sélectionner un pont selon la nature du franchissement, la capacité recherchée et les dimensions disponibles sur la zone de travail.
Liaison entre un quai de chargement et un camion avec le PL1000X700.
Liaison quai/camion avec une longueur de 1 500 mm grâce au PL1500X700.
Liaison quai/camion avec une longueur de 2 000 mm grâce au PL2000X700.
Transfert de charges entre le camion et le quai dans la limite de 4 000 kg.
Opérations de chargement et de déchargement nécessitant le franchissement d’un dénivelé compatible avec les valeurs du pont.
Passage de trottoir avec le PL1000X1000 dans la limite de 1 000 kg.

Quel modèle PL retenir pour votre configuration ?

Le choix dépend d’abord du besoin de franchissement. Pour une liaison quai/camion, les trois versions de 4 000 kg sont disponibles en longueurs de 1 000, 1 500 ou 2 000 mm, avec une largeur commune de 700 mm. Pour un passage de trottoir, la référence à retenir est le PL1000X1000 de 1 000 kg.

Les dimensions de la zone, la capacité nécessaire et le dénivelé réel font partie des éléments à vérifier avant de sélectionner une référence. Pour les modèles PL1000X700, PL1500X700 et PL2000X700, les valeurs de dénivelé annoncées sont de 130 mm à ±12,5 % selon EN 1398 et de 90 mm à ±18 %.

Questions courantes sur le pont de chargement et de liaison PL

Quelle est la capacité maximale des ponts PL ?
Les PL1000X700, PL1500X700 et PL2000X700 disposent d’une capacité de 4 000 kg. Le PL1000X1000 possède une capacité de 1 000 kg.

Quels modèles sont prévus pour une liaison entre un quai et un camion ?
Les références PL1000X700, PL1500X700 et PL2000X700 sont destinées à la liaison quai/camion.

Quel pont PL est prévu pour franchir un trottoir ?
Le PL1000X1000 est spécifiquement prévu pour le passage de trottoir. Il mesure 1 000 x 1 000 mm et supporte jusqu’à 1 000 kg.

Quelles longueurs sont disponibles pour les ponts de 4 tonnes ?
Les longueurs disponibles sont de 1 000, 1 500 et 2 000 mm. Les trois modèles ont une largeur de 700 mm.

Les ponts PL possèdent-ils des cales anti-ripage ?
Les PL1000X700, PL1500X700 et PL2000X700 disposent de deux cales anti-ripage sous la plaque. Le PL1000X1000 n’en possède pas.

Les ponts de chargement PL résistent-ils aux intempéries ?
Oui. La gamme PL est annoncée comme résistante aux intempéries et possède une surface antidérapante.

Valider le pont PL correspondant à votre zone de chargement

Pour choisir entre le PL1000X1000, le PL1000X700, le PL1500X700 et le PL2000X700, rapprochez-vous du commercial STOCKMAN de votre secteur. Il pourra vous accompagner dans la vérification de la capacité nécessaire, des dimensions disponibles, du dénivelé à franchir et de la configuration de votre zone de travail. Retrouvez ses coordonnées sur notre page contact STOCKMAN.
